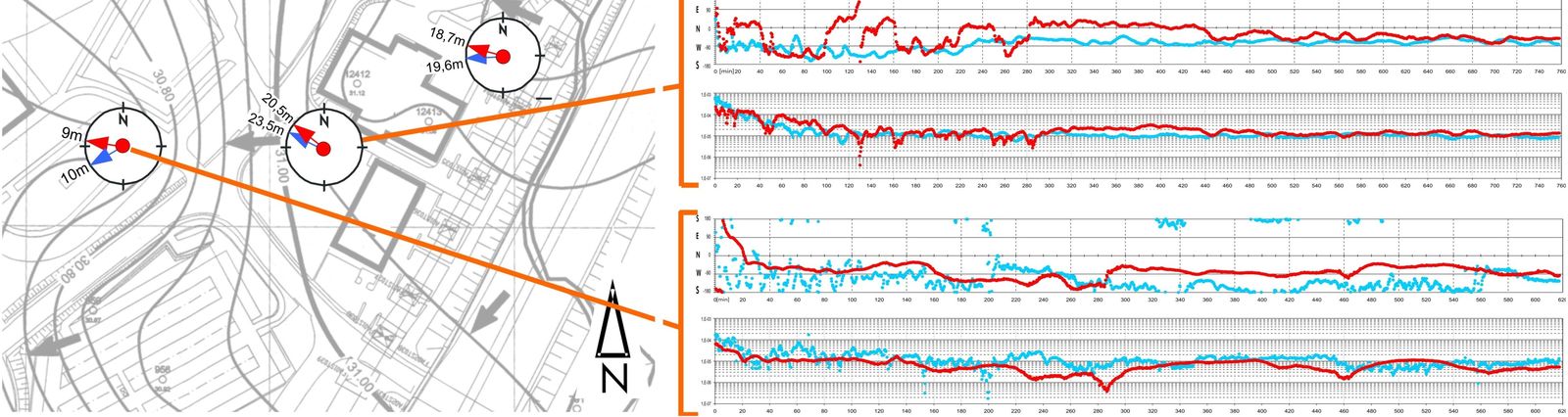

Kontinuierliche Messungen
zur Ermittlung von Einflüssen
und zur Erhöhung der Aussageschärfe.

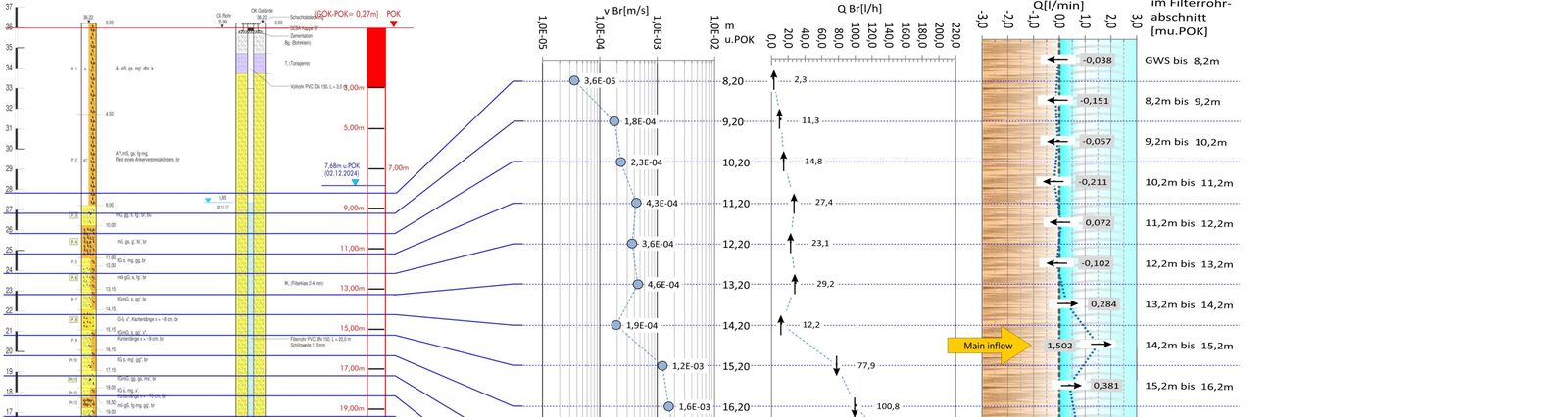

Vertikale Fließmessungen
Ortung von Zufluss- und Abflusszonen
und Quantifizieren vom Grundwasser-Massentransport
über Messstellen.

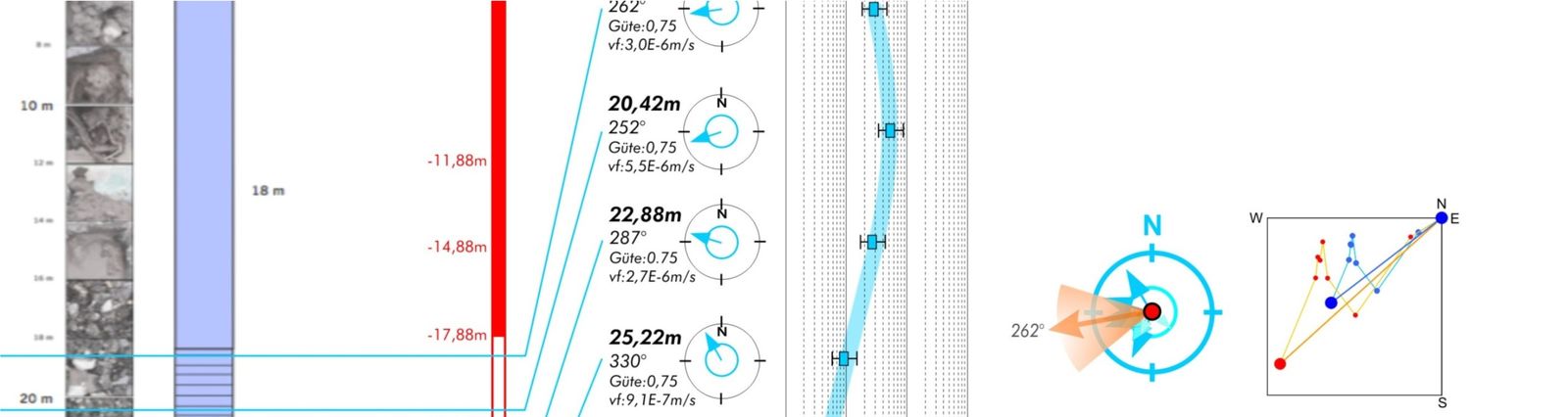

Horizontale Fließmessungen
Grundwasserfließrichtung und -geschwindigkeit im
Aquiferprofil - detailliert per Multilevel-Messungen.

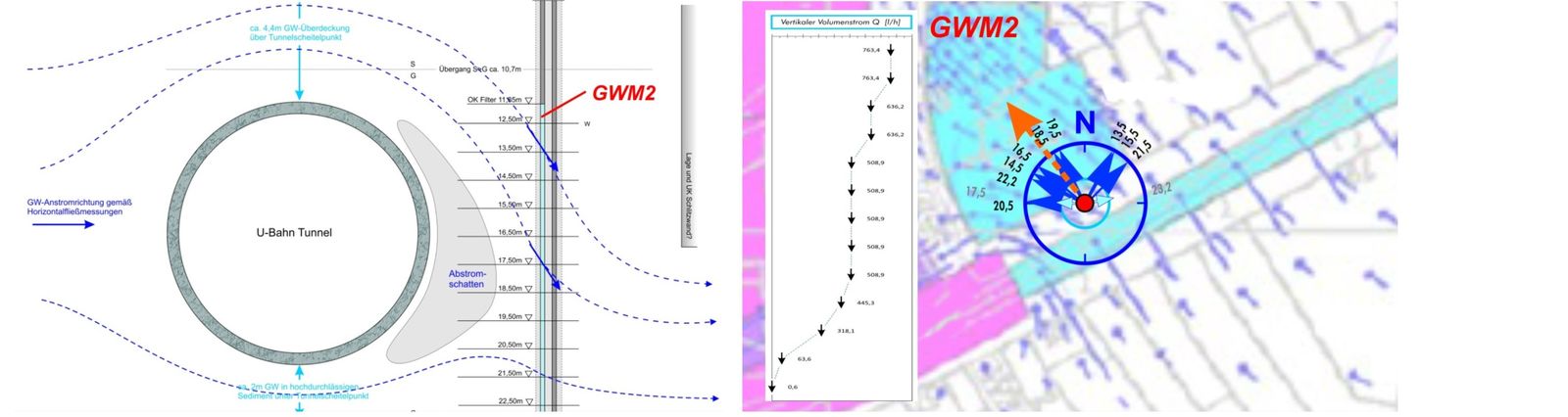

Komplexe Fließverhältnisse
Fließbewegungen und Feinkornumlagerung im Nahbereich von Tunneln, Baugruben, Stauwerken oder in reaktiven Systemen

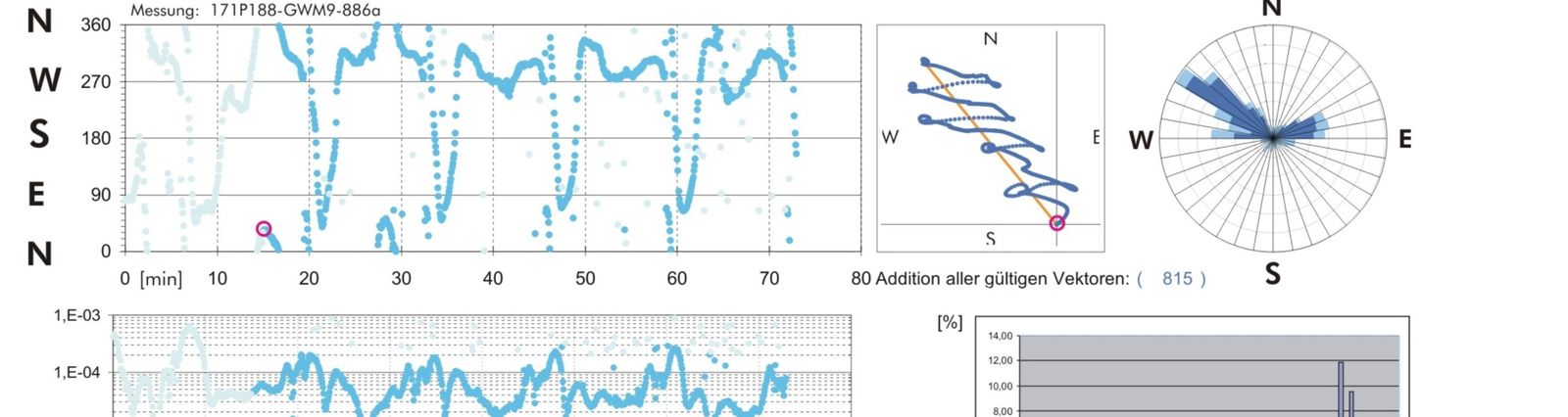

Hydraulische Wechselwirkungen
Grundwasser ist stets in Bewegung.
Ob konkurrierende Entnahmen, Gezeiten- und Verkehrseinfluss.
Wir zeigen, was das Grundwasser bewegt.

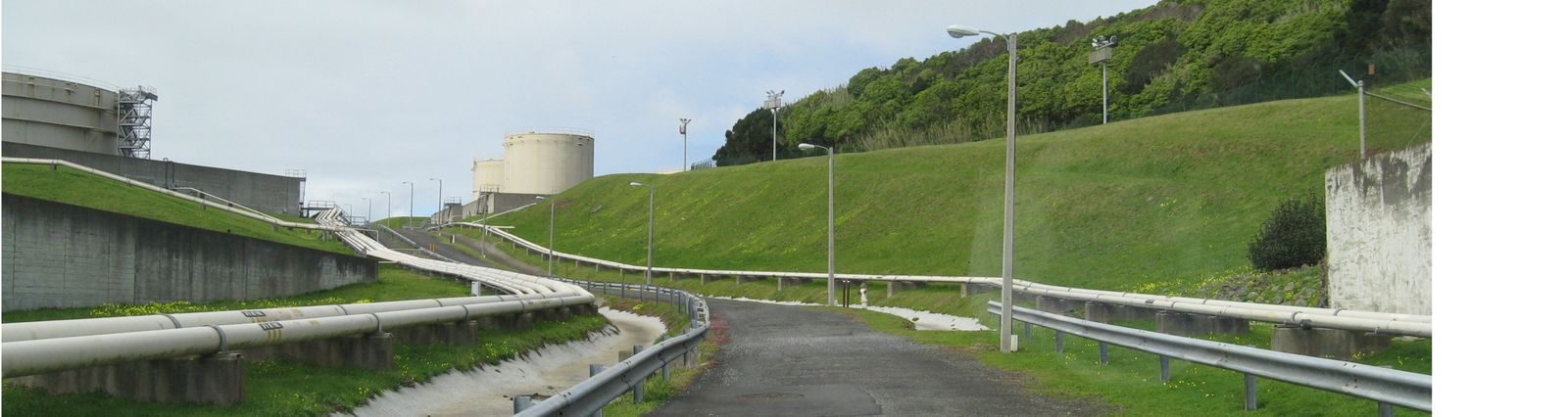

Einsatzfelder
Ob in offenen Baugruben, in Stau-Bauwerken oder auf sensiblen Standorten
Unsere langjährige Einsatzerfahrung qualifiziert uns für Messungen in komplexen Aquiferen und unter schwierigen Standortbedingungen
Forschung
Zusammen mit unseren Forschungspartnern schauen wir uns an, was in Brunnen passiert.
Um zu verstehen, was wir messen und um die richtigen Schlüsse zu ziehen.
Entwicklung
Von der Konstruktion bis zum Messeinsatz:
Basierend auf 25 Jahren Einsatzerfahrung und technische Expertise entwickeln und fertigen wir unsere Systeme.
Abgestimmt auf Einsatzbedingungen und Informationsanforderungen.

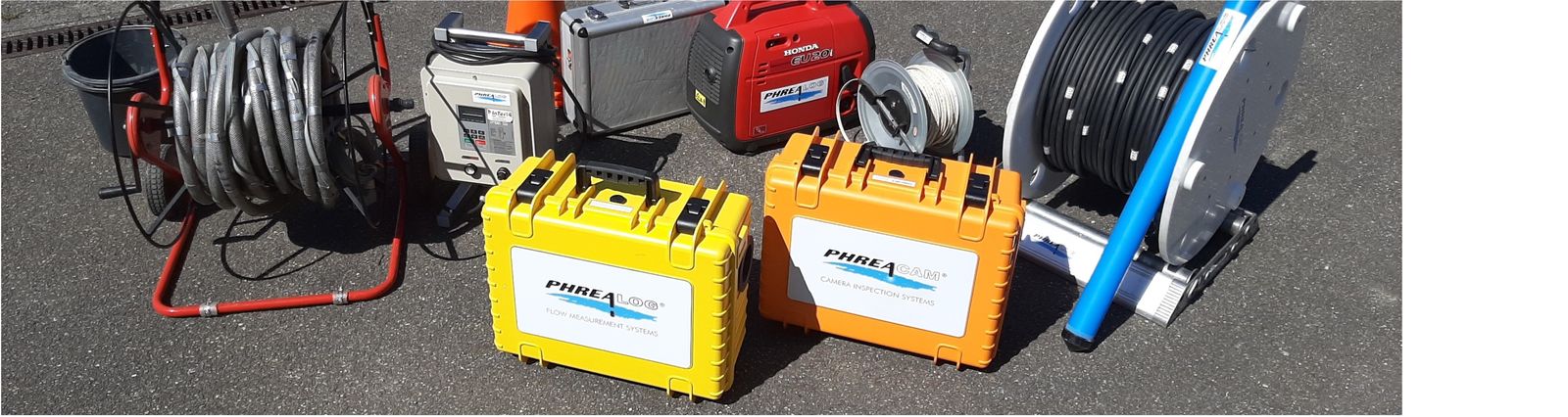

Integrierte Leistungspakete
Von der Ausbau- und Eignungsprüfung von Grundwassermessstellen bis zur Erfassung vertikaler und horizontaler Durchflussbewegungen.
Ein umfassender Informationsgewinn.
International
Für unserer Kunden sind wir Europaweit im Einsatz.
Aber auch in Kalifornien, Mexico, Georgien und auf den Azoren.
Unserer Transportlogistik ist darauf vorbereitet.
PHREALOG - wir machen Grundwasserfließbewegungen sichtbar.
Präzise.
Kontinuierlich.
Robust.
25 Jahre Erfahrung mit Grundwasserfließmessungen in Grundwassermessstellen und Bohrungen.
Multi-Level Fließmessungen ab 2 Zoll Durchmesser • Bis in 300 m Tiefe • Durchflussgeschwindigkeiten ab 0,1m/Tag • Ohne künstliche Markierung
Aquifersysteme – Grundwasserströmungen im Detail verstehen – für Schutz, nachhaltige Nutzung und Sanierung.
Tief- und Tunnelbau – Grundwasserfließbewegungen detailliert erfassen – für Risikobewertung und Planung von Wasserhaltungen.
Geothermie – Die Planung von saisonalen Wärmespeichern unterstützen oder die Ausrichtung von Kältefahnen erfassen.
Geflutete Bergwerke – Grubenwasserströmungen für geothermische Nutzung und zur Bewertung des Schadstofftransports untersuchen.
Seit 25 Jahren sind wir sind Spezialisten für In-situ-Grundwasserfließmessungen in Grundwassermessstellen.
Wir bieten ein integriertes Leistungspaket aus vertikalen und horizontalen In-situ-Grundwasserfließmessungen inklusive Brunnenkamerabefahrung zur Qualitätssicherung an.
Ein umfassender Informationsgewinn für die Analyse und Bewertung der hydrogeologischen Situation am Untersuchungsstandort.
Genaue Kenntnisse der Grundwasserdynamik sind entscheidend, um die hydrogeologischen Verhältnisse an einem Untersuchungsstandort zu verstehen. Sie bilden eine wichtige Grundlage für detaillierte Grundwasserströmungsmodelle, die Planung von Grundwassersanierungsmaßnahmen und das Management von Grundwasserentnahmen. Auch bei geotechnischen Fragestellungen wie Wasserhaltung, hydraulischen Barrieren, Bodenvereisung, Dichtwänden und geothermischer Erkundung spielen sie eine zentrale Rolle.
Unsere Arbeit beginnt dort, wo konventionelle Ansätze an ihre Grenzen stoßen und hochaufgelöste, standortspezifische hydrogeologische Informationen erforderlich sind. Unsere Messungen liefern detaillierte Einblicke in die Grundwasserströmung und den Partikeltransport über das Aquiferprofil hinweg und unterstützen damit die Projektplanung, Risikobewertung und Modellvalidierung.
Wir messen vertikale und horizontale Grundwasserfließgeschwindigkeiten bis kleiner 0,1 m/Tag und nutzen dafür natürlich vorkommende, im Grundwasser mitgeführte Schwebstoffe als Fließmarker. Unsere Messtechnik ermöglicht kontinuierliche, robuste und zuverlässige Messungen – auch unter anspruchsvollen Einsatzbedingungen. Sie erfordert keine Kalibrierung vor Ort und zeichnet sich durch kurze Rüstzeiten aus.

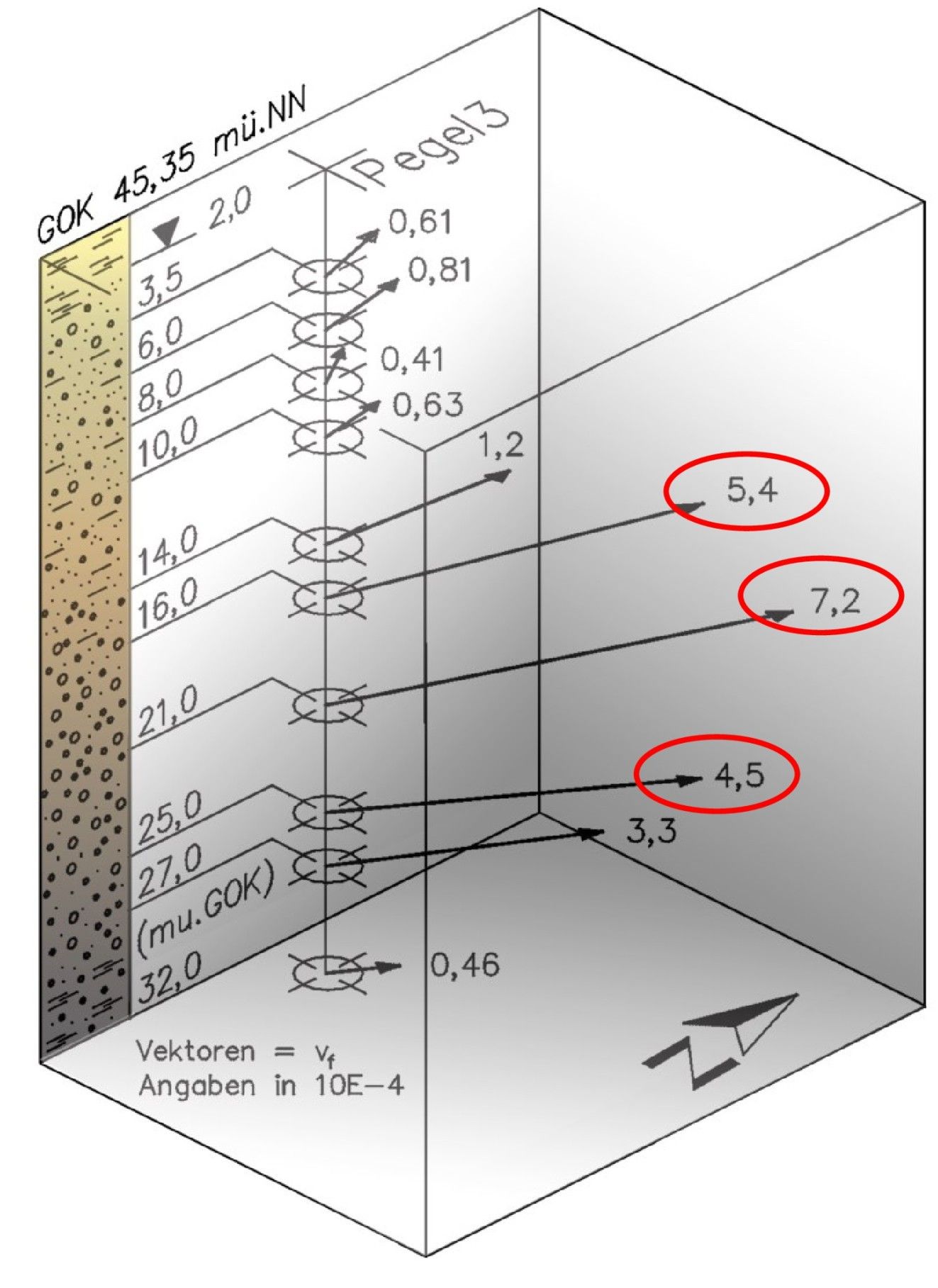

Die Messung der horizontalen Fließbewegung erfolgt in der axialen Mitte der Messstelle. Dadurch kann die Grundwasserfließrichtung bereits ab Messstellen mit 2″ Durchmesser hochaufgelöst bestimmt werden. Neben Fließrichtung und Fließgeschwindigkeit liefert das Messung zusätzliche Informationen zu Schwebstoffen und Partikeltransport.
An vielen Untersuchungsstandorten bestehen bereits Messstellennetze, die einen direkten Zugang für In-situ-Fließmessungen ermöglichen und die so vorhandene Infrastruktur für unsere Messungen genutzt werden kann.

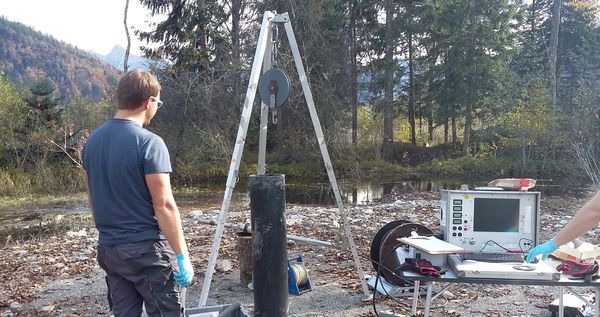

Vor Ort beginnen wir mit einer Kamerainspektion der Messstelle, gefolgt von vertikalen und horizontalen Multilevel Fließmessungen. Der Einsatz von Multilevel Messungen erhöht die Informationsdichte, verbessert die Ergebnisabsicherung und reduziert Feldzeit und Betriebskosten.
Unsere systematische Vorgehensweise liefert qualitätsgesicherte, hochaufgelöste Daten für die Analyse auch komplexer Grundwasserfließverhältnisse. Unseren Kunden stellen wir damit die Informationen zur Verfügung, die sie benötigen, um Kosten zu optimieren, Konzepte weiterzuentwickeln, Risiken zu bewerten und die Planungssicherheit zu erhöhen.
Unser erweitertes Angebot
Multilevel-Fließmessungen
Zur Ermittlung der horizontalen Fließrichtung und –geschwindigkeit führen wir Multilevel-Fließmessungen mit Fließstabilisierung durch.
Multilevel-Fließmessungen verkürzen Einsatzzeiten und bieten ein Mehrgewinn an Fließinformationen zum Abgleich der Messergebnisse, für eine höhere Auflösung und zur Verifizierung von zeitlichen Fließ- änderungen.
Zur Fließstabilisierung im Messbereich setzen wir Durchfluss- vorrichtungen ein, mit denen ein zuverlässiger hydraulischer Anschluss an die Fließsituation im umgebenden Aquifer gewährleistet wird. Im Messbereich wird ein gleichförmiger Durchfluss erzielt und gleichzeitig vertikale Fließbewegungen durchgeleitet. Das Entflechten und Stabilisieren der Fließbewegungen im Messbereich gewährleistet die Erhebung zuverlässiger Fließmessdaten.
Das von uns entwickelte Brunneninspektionssystem unterstützt die Qualitätssicherung bei Fließmessungen. Das autark einsetzbare Inspektionssystem ermöglicht hochaufgelöste Videoaufnahmen in Brunnen und Messstellen bis in 300 m Tiefe in HD-Qualität. Da die Kamerabefahrung automatisch erfolgt, kann sie ohne zusätzlichen Bedienaufwand auch bei geohydraulischen Untersuchungen oder Grundwasserprobenahmen „nebenher“ durchgeführt werden.
LEISTUNGEN
Brunneninspektion

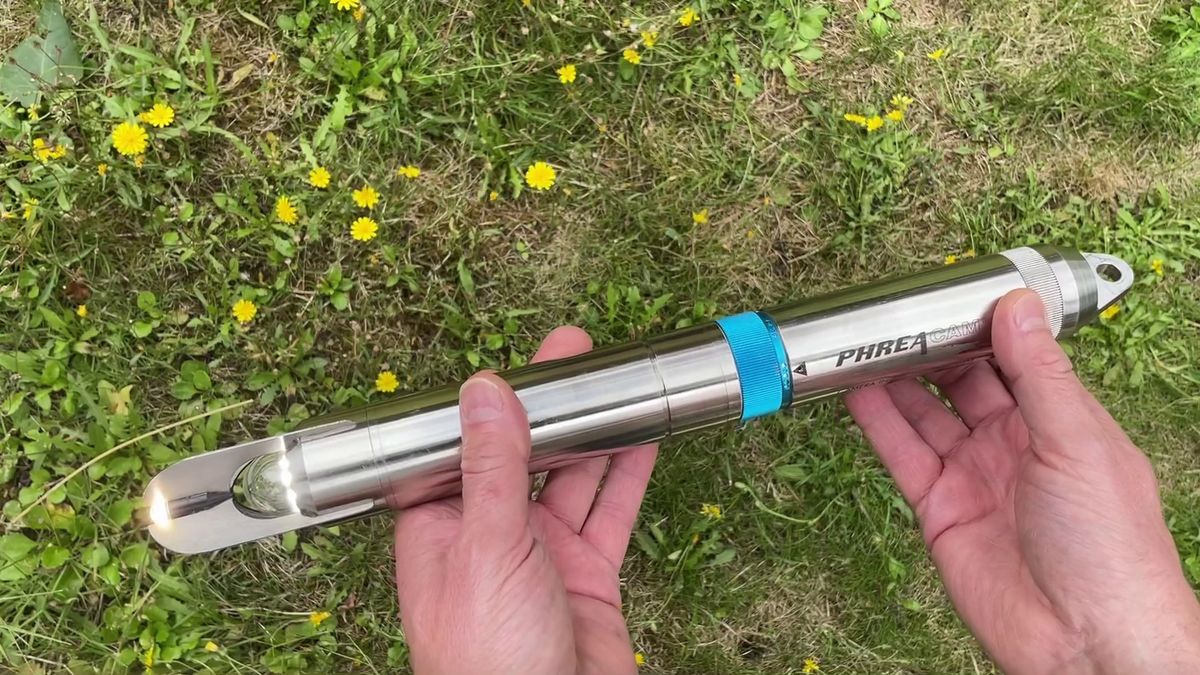

Eine Brunneninspektion mit PHREACAM® unterstützt die Qualitätssicherung von Messungen in Grundwasser- messstellen durch die Überprüfung von Brunnenzustand und -ausbau sowie die Erfassung von Rohrübergängen und der Ausrichtung der Filterrohrgeometrie.

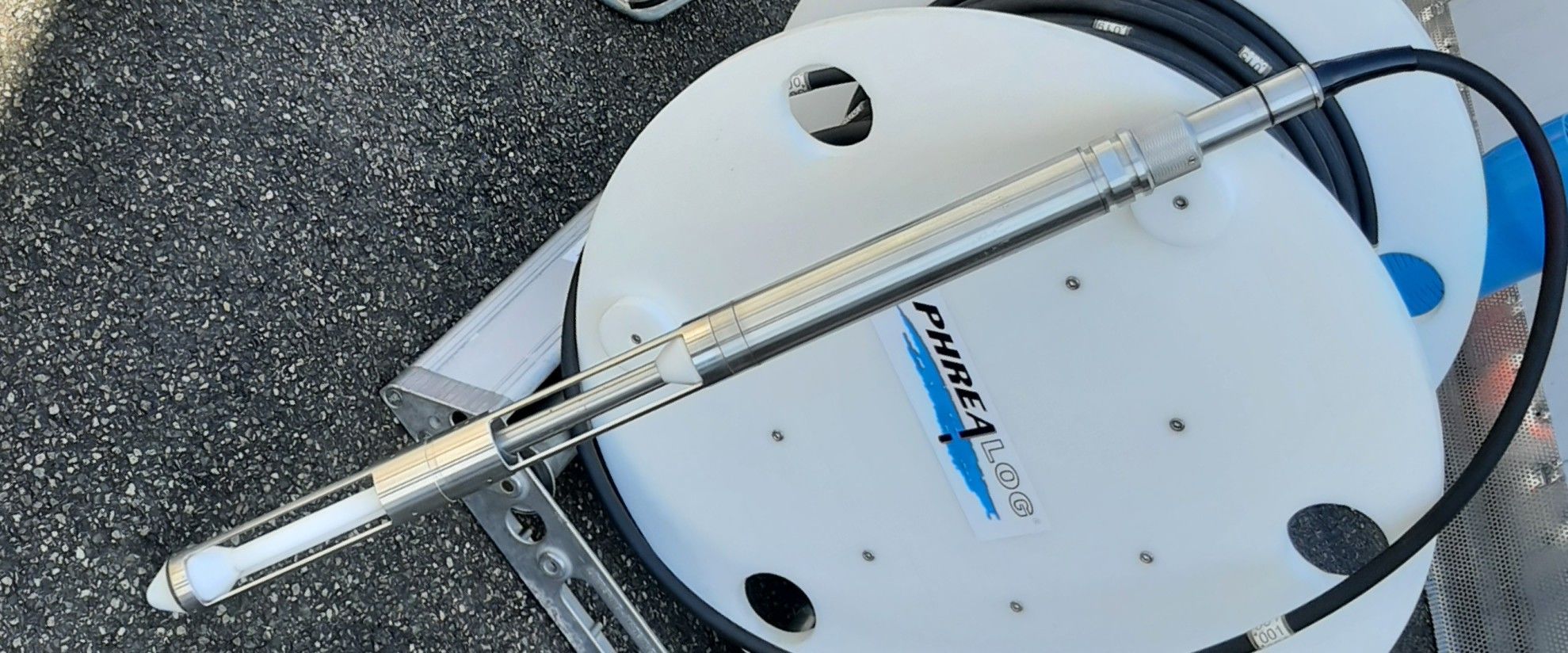

vertikale Fließmessungen
Vertikale In-Situ-Fließmessungen geben Auskunft zu hydraulischen Kurzschlüssen, bevorzugten Zu- und Abflusszonen und zu dem Massentransport über die Messstelle. Bereits ab Fließgeschwindigkeiten von 0,1m/Tag.

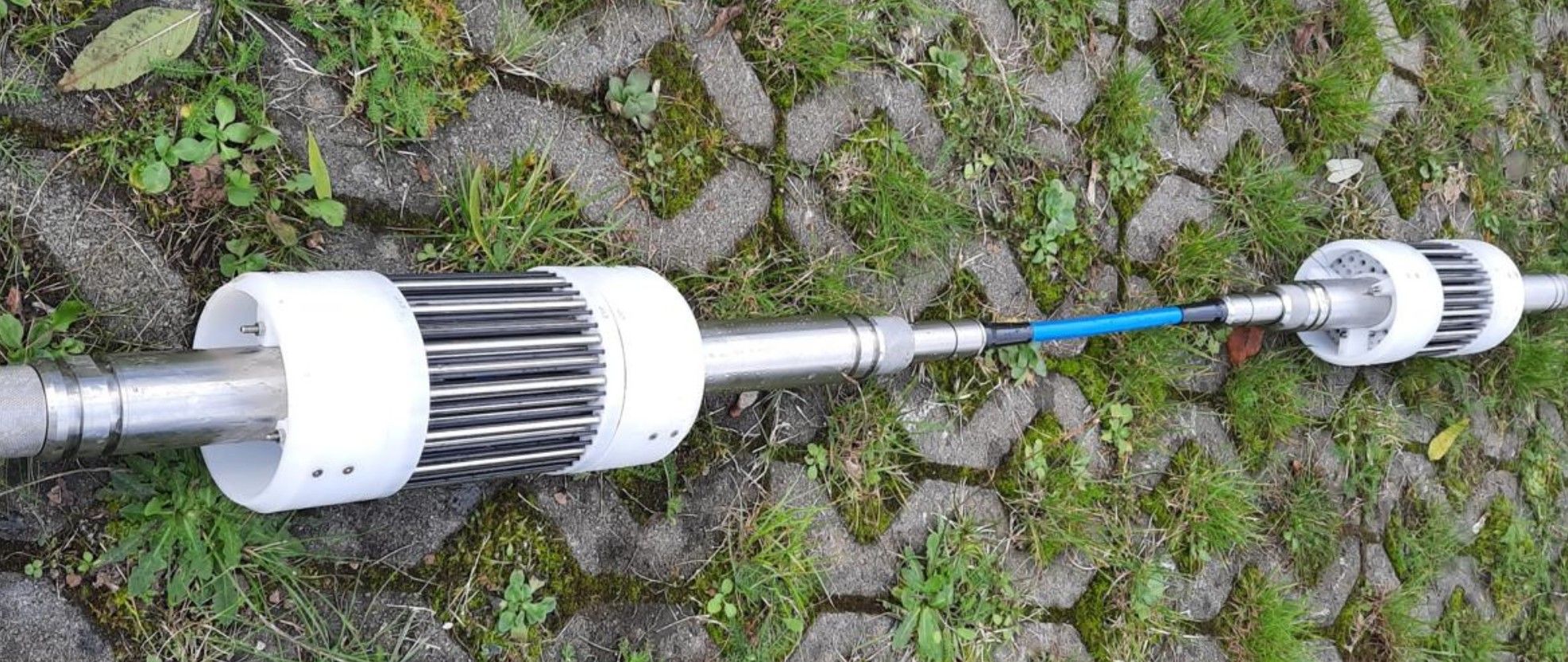

horizontale Fließmessungen
Horizontale Multilevel-Fließmessungen liefern kontinuierliche Daten zur Grundwasserfließrichtung und -geschwindigkeit sowie zum Schwebstofftransport zeitgleich in mehreren Tiefen des Aquifers.
Best Practice
Um zu wissen wo wir messen müssen und was wir messen, haben wir auf Basis langjähriger Erfahrung praxiserprobte Messstandards und Routinen entwickelt. So gewinnen wir qualitativ abgesicherte und aussagekräftige Ergebnisse.
EINSATZBEREICHE

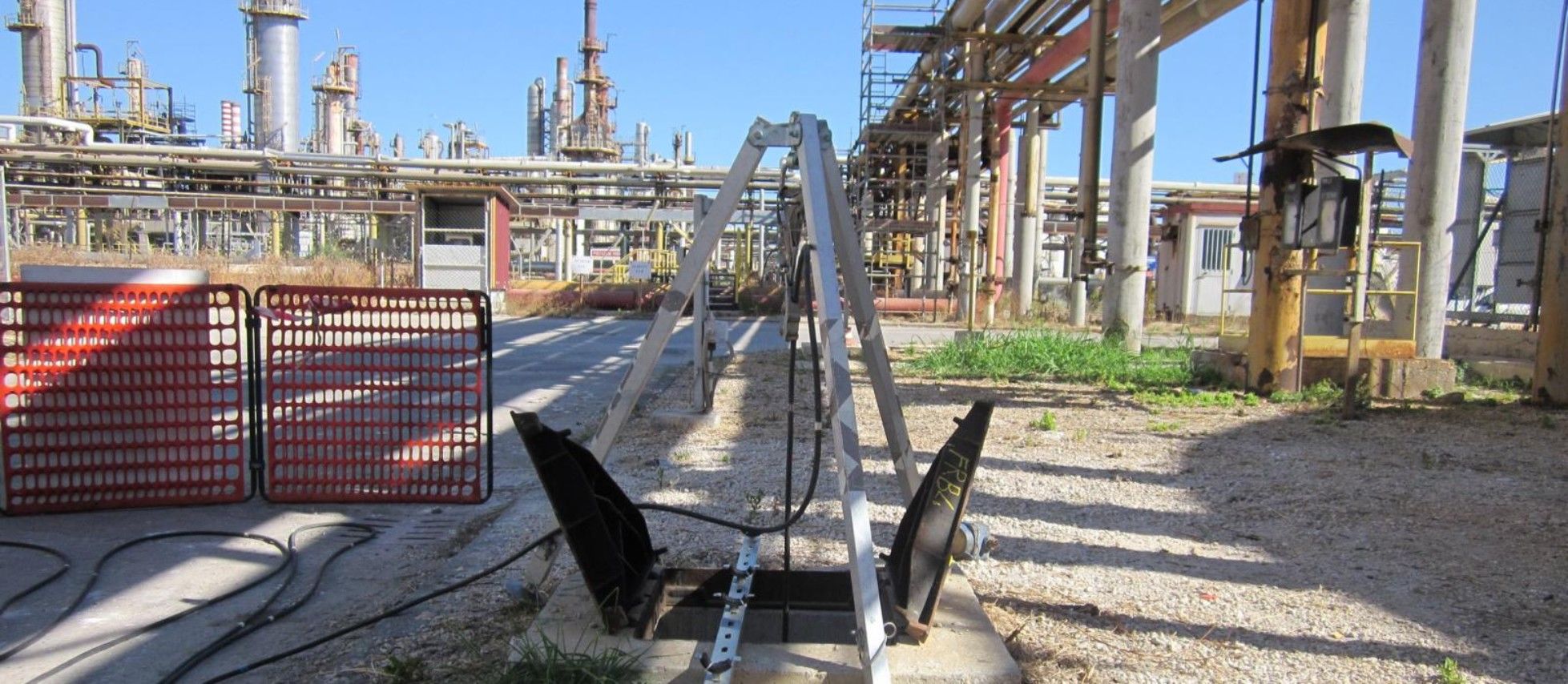

Kontaminierte Standorte
Detaillierte hydrogeologische Standortkenntnisse sind entscheidend für den Erfolg von Grundwassersanierungen. Hier unterstützen In-situ-Fließmessungen sowohl die Erkundung als auch die Beweissicherung des Sanierungserfolgs.

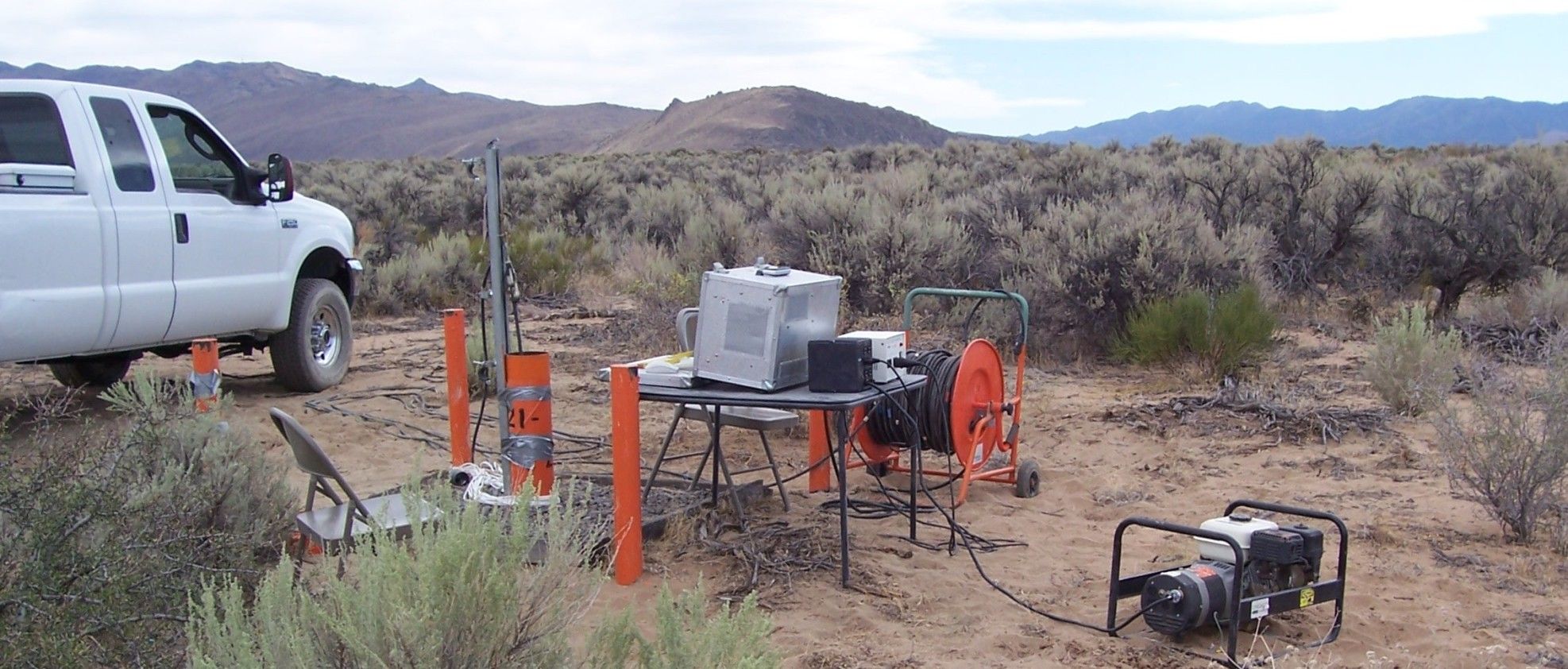

Wassergewinnung
Genaue Informationen zu Grundwasserfließdynamik, insbesondere im Aquiferprofil, sind für die wasserwirtschaftliche Planung essenziell. In-situ-Fließmessungen unterstützen die Ermittlung von Einzugsbereichen bei konkurrierender Grundwasserförderung, die Überwachung von Salzwasserintrusion und die Ausweisung von Schutzgebieten

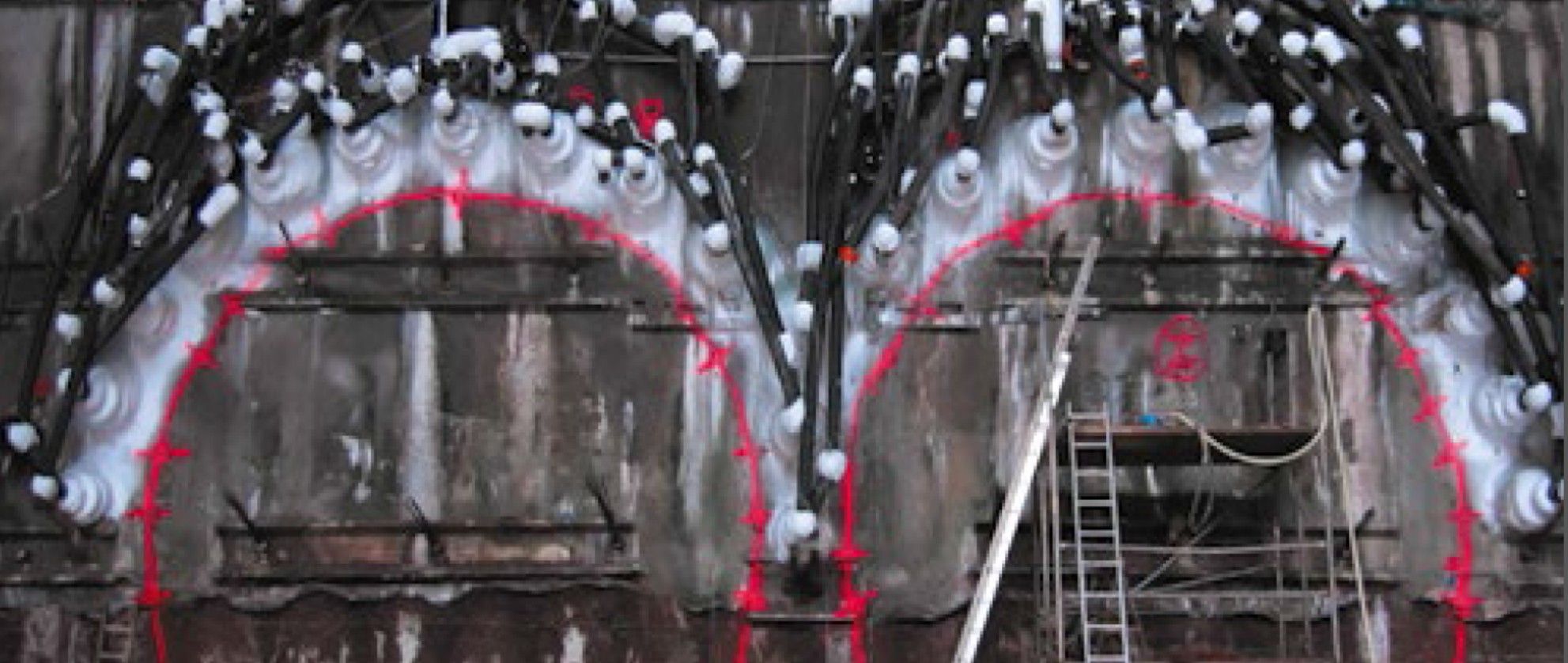

Tief- und Tunnelbau
Für die geohydraulische Vorerkundung von Tiefbauvorhaben und laufende Bauwassserhaltungen: Unsere In-situ-Fließmessungen erfassen und überwachen Umströmungen sowie Feinkornumlagerungen an Tunneln, Frostkörpern und Baugruben.

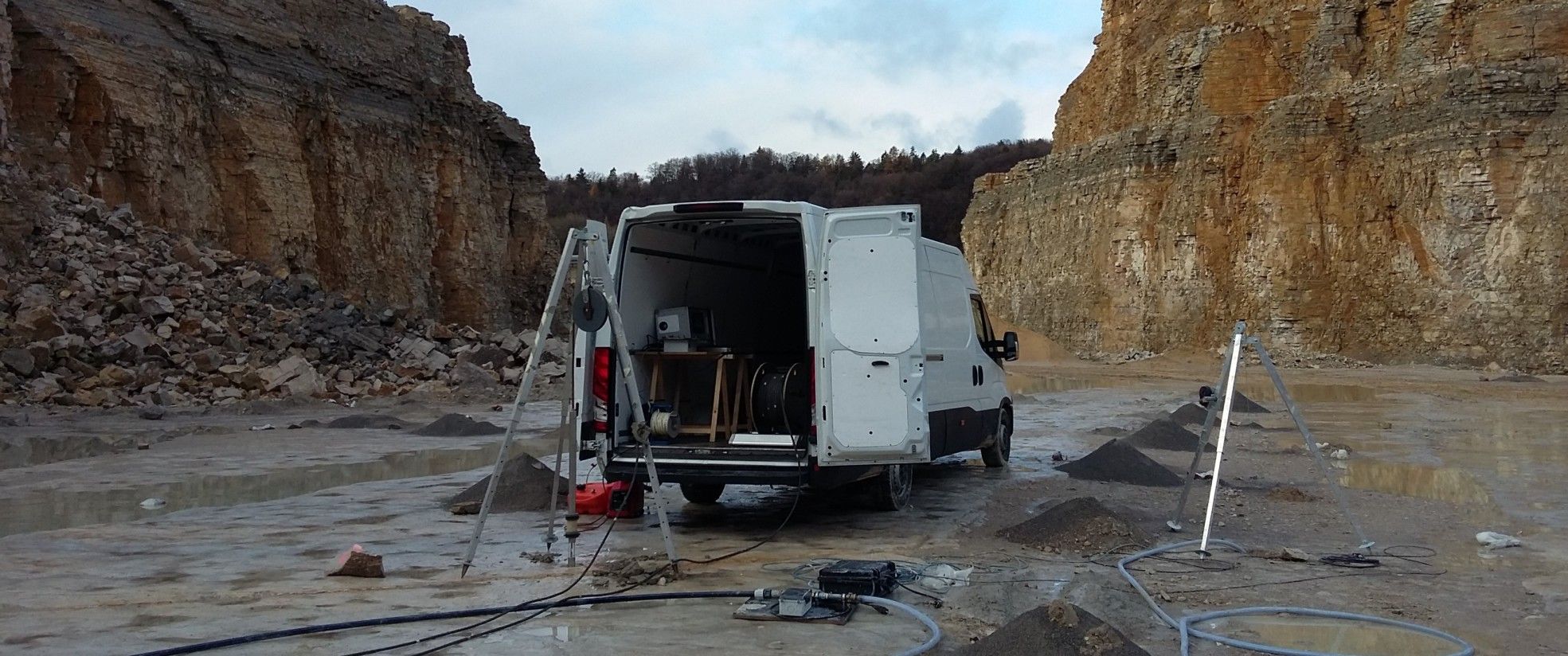

Geothermische Exploration
In-situ-Fließmessungen liefern Informationen für die Auslegung von Erdwärmesondenfeldern oder saisonalen Aquifer Wärmespeichern und unterstützen der Erkundung von Aquiferen für die geothermische Nutzung.

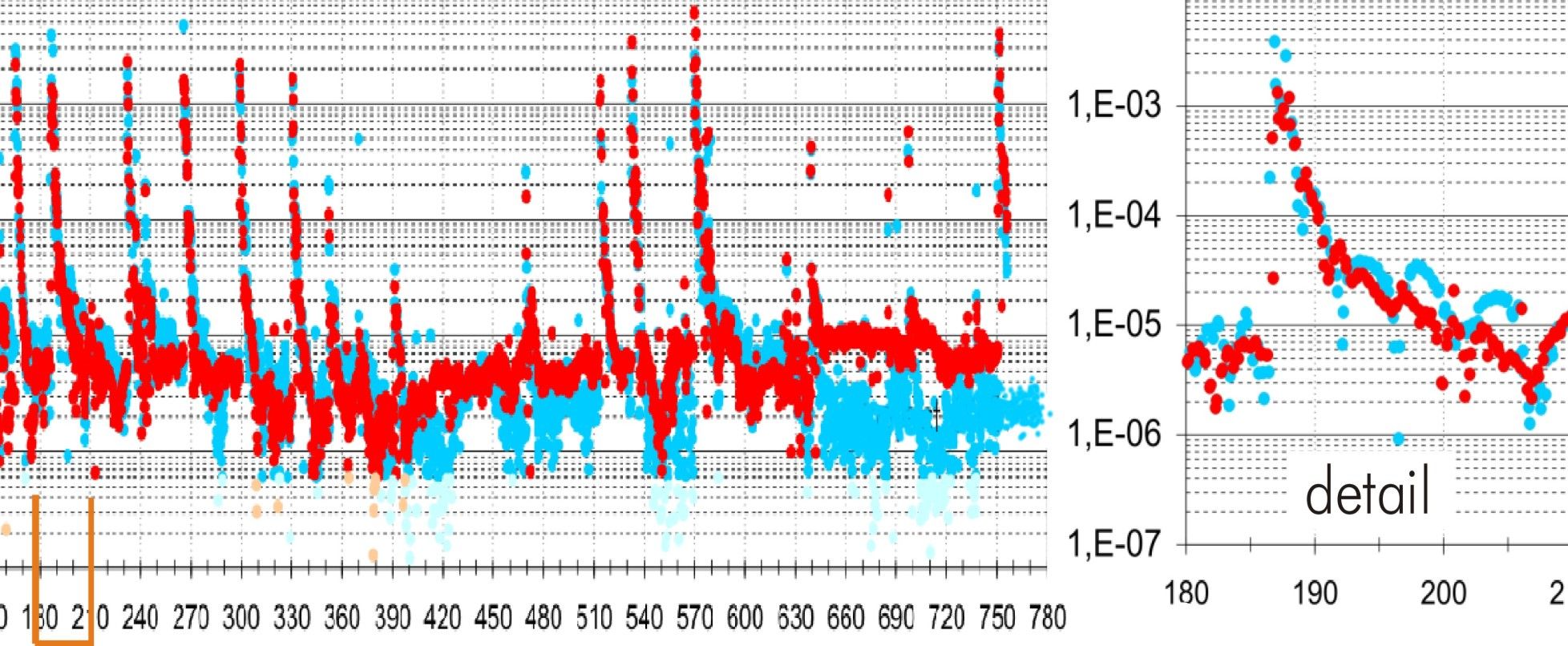

Überwachung
Langzeitmessungen liefern Informationen zum Nachweis, zu Ursachen und Auswirkungen von wechselnden Grundwasserfließbewegungen und Schwebstofffrachten. Bei Veränderung von Grundwasserförderung oder Vorfluterniveaus. Oder infolge von Gezeiten, Verkehr oder Baumaßnahmen.
Bergbau, Schächte und Stollen
Messung der Fließbewegung in erbohrten und gefluteten Stollen und Schächten und in ehemaligen Tagebaurändern liefern Informationen zu Kontaminationsverfrachtungen oder für die geothermische Nutzung
Forschung und Entwicklung

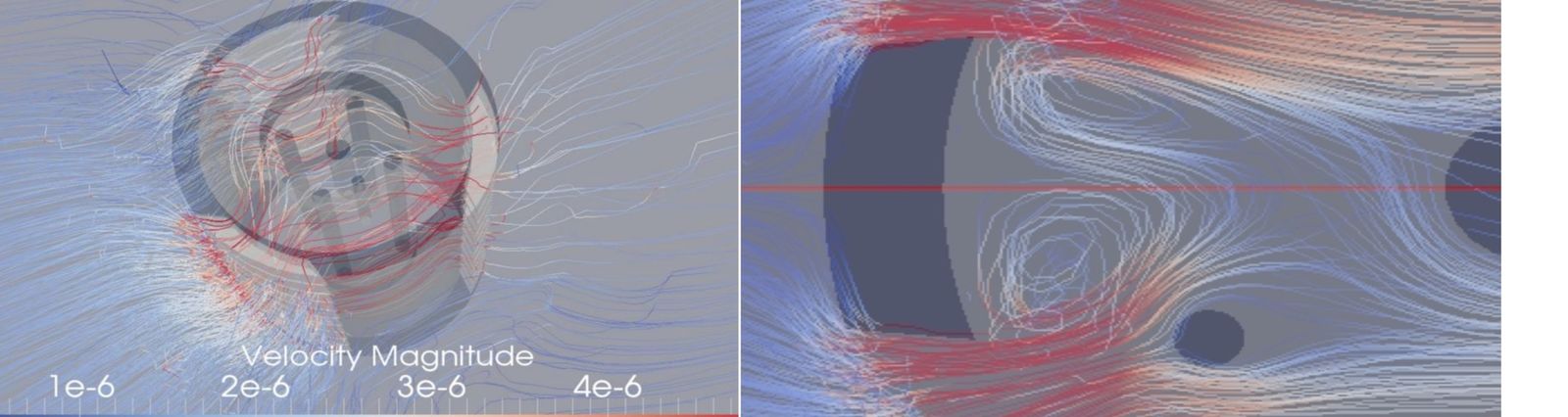

Forschung

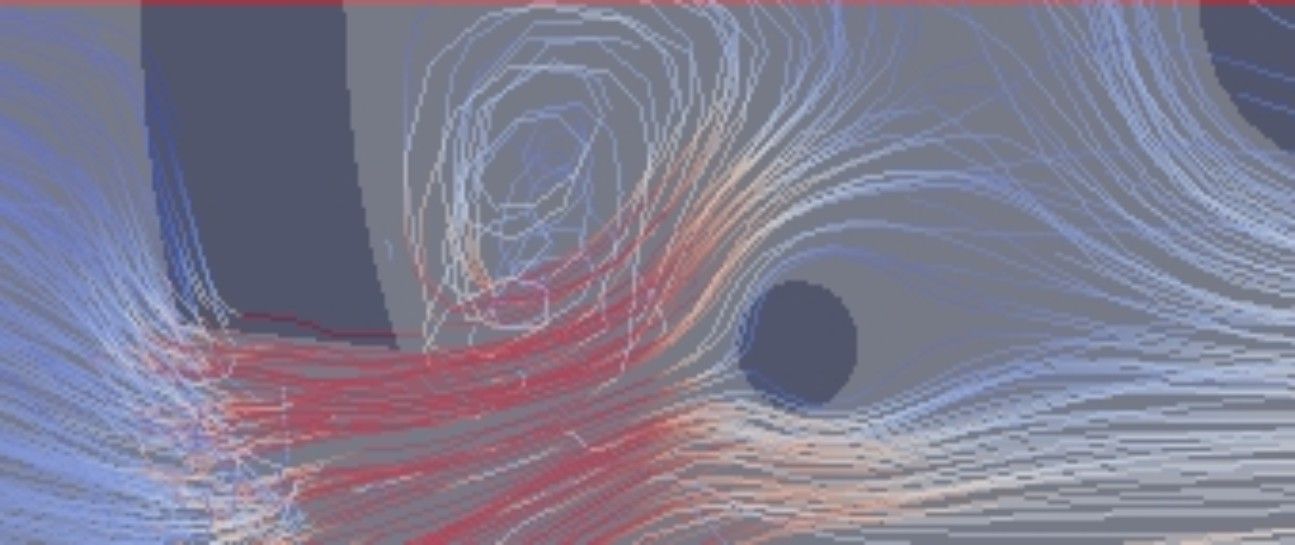

Eine zuverlässige Interpretation von Messdaten aus In-Situ-Fließmessungen erfordert Kenntnisse zum Fließverhalten in Grundwassermessstellen und zu den einflussnehmenden Randbedingungen.

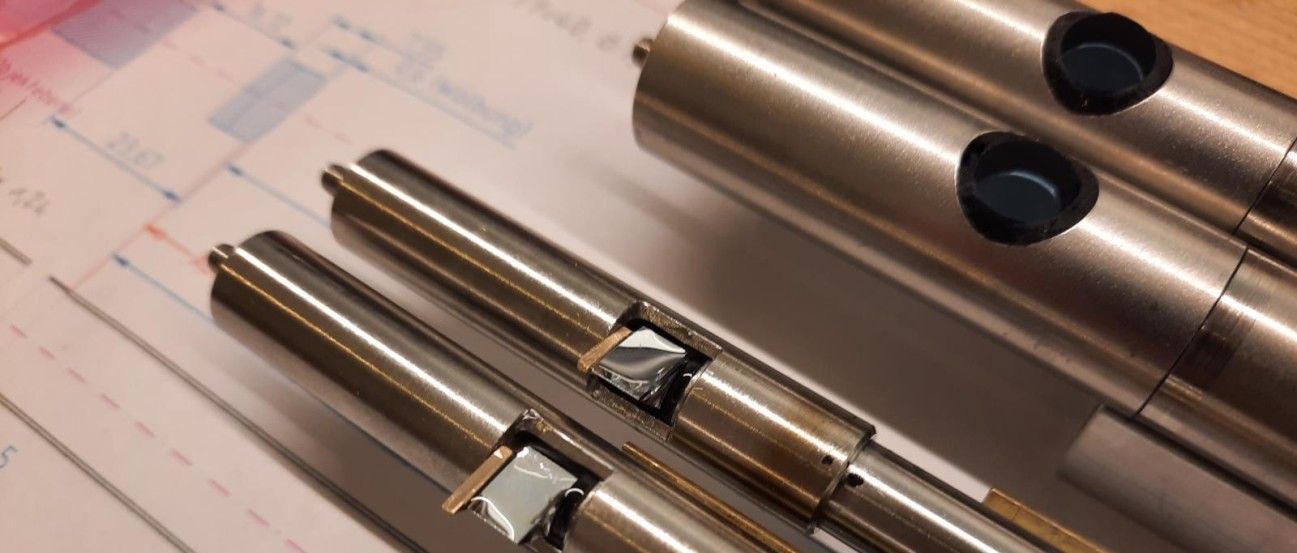

Entwicklung

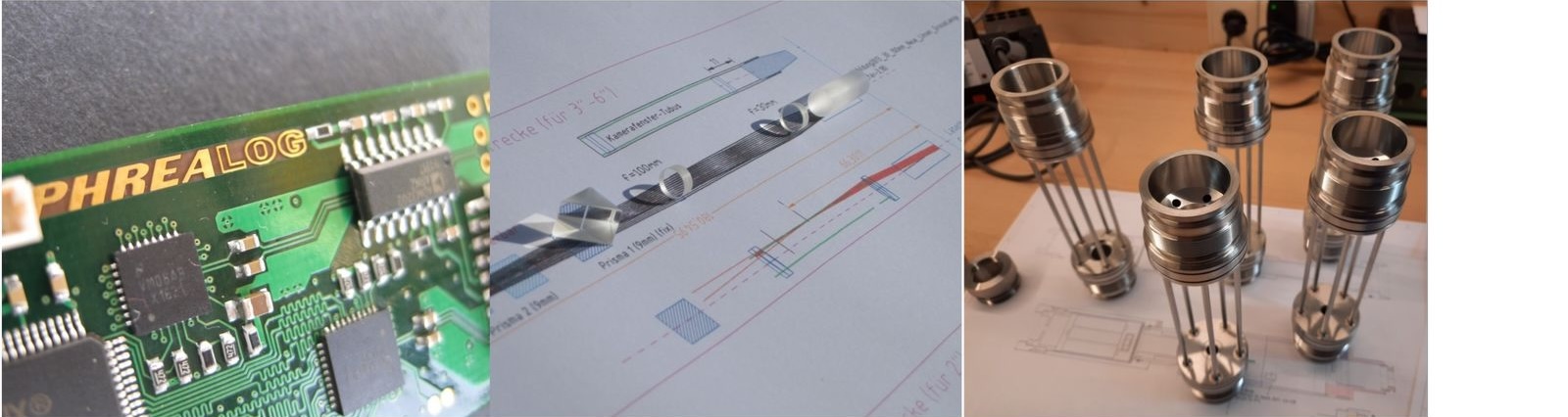

Systementwicklung von der Konstruktion bis zum Messeinsatz. Unsere Messsysteme sind das Ergebnis langjähriger Einsatzpraxis und Entwicklung. Daher stellen sie zuverlässige, praxiserprobte und genaue Messverfahren für In-Situ Grundwasserfließmessungen.
